| ＮＣ装置付V溝入れ専用機 KS LINE SP型は、鋼板の角出し、折り曲げに必要なＶ溝を加工する専用機です。 |
KS LINE |
| ■標準機ＮＣ仕様一覧 |
| 仕様システム |
FANUC FS ０ｉ-ＭＦ Plus |
| データ入力 |
対話型データ入力 |
| 加工 |
実行マクロによる自動加工 |
| データ記憶容量 |
ワーク 16枚分（内部メモリー）＋数千枚（USBメモリー） |
| 設定溝数 |
10本 |
| 設定溝種類 |
ステンレス 1.5mm用･･･６種類 |
| ステンレス 2.0mm用･･･６種類 |
| 特殊用････････････････３種類 |
| 設定切込回数 |
ステンレス 1.5mm用･･･各５回 |
| ステンレス 2.0mm用･･･各５回 |
| 特殊用････････････････各10回 |
| 溝位置表示方法 |
ＡＢＳ、ＩＮＣの選択可 |
| 運転モード |
自動運転、半自動運転 |
| 表裏の加工 |
工程の変わり目の一時停止、テープ厚みの読込み |
| 加工実績 |
加工実績の累計を表示 |
| 多数個加工 |
同寸法ワークの多数個加工可 |
保護機能
（データ設定時に
入力ミスをチェック） |
板送りの合計＜板巾 |
| 切込の合計＜板厚み－?（?は別途設定） |
| 一回の切込量＜?（?は別途設定） |
| テープの厚み＜0.3mm |
| 実行中のプログラムNO.には登録不可 |
|
| １. |
ワークを固定し、刃物が移動するため、機械の長さが短く場所をとりません。 |
| ２. |
ＮＣ装置により、全自動で加工できます。 |
| ３. |
油圧装置により、ワークの着脱，固定がワンタッチでできます。 |
| ４. |
ワーク近傍を一定の間隔で固定するため、Ｖ溝加工の仕上りが，きれいです。 |
| ５. |
操作が簡単なため、未経験者も容易に加工できます。 |
| ６. |
低騒音なので、町中でも操業できます |
|

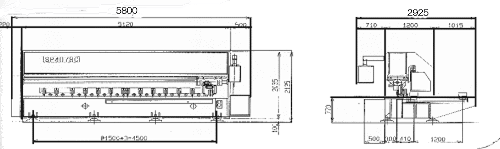

| ■４Ｍ(SP-4012）板巾30～1200㎜ 仕様図面 |
 |
| ■標準機械仕様一覧 |
| 機種 |
SP478 |
SP678 |
SP4012 |
SP6012 |
| 加工能力 |
材料 |
SUS304 |
| 板長さ |
500～4000mm |
500～6000mm |
500～4000mm |
500～6000mm |
| 板巾 |
30～800mm（1600mm） |
30～1200mm
（2400mm） |
30～1200mm
（2400mm） |
| 厚み |
1.5～3.0mm |
1.5～3.0mm |
1.5～3.0mm |
1.5～3.0mm |
| 本体寸法重量 |
5800L×1975W× 2135H 18t |
8440L×1975W× 2350H 25t |
5800L×2215W
×2135H 18t |
8440L×2215W
×2350H 25t |
| 加工速度 |
切削速度 |
15m/min（調整可能） |
| 切削戻速度 |
35m/min（Max） |
| 板送り速度 |
6m/min（Max） |
| 切込速度 |
１m/min（Max） |
| 電動機 |
切削用 |
αiF 30/4000-B |
| 板送り用 |
βiS 2/4000-B |
| 切込み用 |
βiS 8/2000-B |
| 油圧用 |
2.2kW |
| 塗装色 |
ご希望色 |
| 付属品 |
バイトホルダ･･･３組・バイトセット治具･･･１台
特殊ノギス･･･１個・予備部品･･･一式
作業工具･･･一式・取扱説明書･･･一式 |
|
 |
板巾30～1200mm（反転2400mm）まで加工できます。
製品の写真、及び資料は、出荷時のものと一部異なる場合があります。
仕様は予告なしに変更する場合があります。 |
